Чудо-лопата своими руками: чертежи и видео

Владельцы земельных наделов не понаслышке знают, как тяжело обрабатывать землю. Особенно изнурительными процессами являются удаление сорняков, выкапывание корнеплодов и перекопка плодородной почвы. Все они требуют значительных физических усилий, что не всегда является под силу людям пожилого возраста.

В связи с этим конструкторы изобрели лопату для «ленивых» (чудо-лопату), которая позволяет снизить физические нагрузки и ускорить процесс обработки земельного участка. В данной статье подробно рассказано, как сделать чудо-лопату своими руками, чертежи и видео.

Содержание

1 Описание
2 Разновидности
3 Особенности использования
4 Что лучше – купить или сделать своими руками
5 Изготовление

Описание

Чудо-лопата – это своеобразный рыхлитель, который может делать землю мягкой и рыхлой, разбивать комья, удалять корневую систему сорняка и «добывать» корнеплоды. Это дачное приспособление ничем не напоминает знакомую всем штыковую лопату. Кроме того, супер-лопата для копки огорода имеет специфическое строение.

Устройство

Лопаты состоит из следующих элементов:

вилы (основной копательный или рыхлительный элемент);
передний и задний упор, имеющие подвижное соединение между собой;
крепления;
полозья.

Благодаря простому устройству можно без каких либо проблем сделать такое приспособление для копки огорода своими руками.

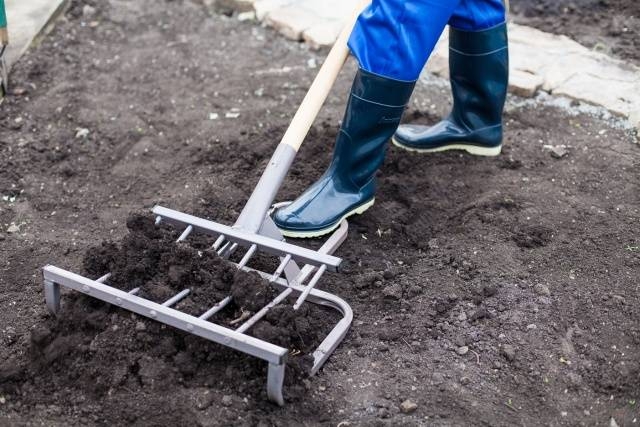

Принцип работы

Принцип действия инструмента заключается во вдавливании рабочих вил в почву (при помощи ноги) и выворачивание рабочего элемента из земли (при помощи рук). Благодаря такому процессу основная нагрузка приходится не на спину, как при копании обычной штык-лопатой, а на ноги и руки.

Чтобы вскопать таким огород чудо-инструментом, необходимо выполнить следующий порядок действий:

Взяться за держатель переднего упора и опереть рабочий орган приспособления на землю.
При помощи ножного нажатия ввести вилы в грунт. При этом очень важно, чтобы задний упор касался земли.
Потянуть передний упор на себя. Таким образом, происходит извлечение вил из почвы с комом земли, который в последствие разбивается о переднюю перекладину.
Дальше лопата-самокопалка перетягивается немного назад и все действия повторяются в таком же порядке.

Практически по такому же принципу работает электролопата для копки земли. Только в данном случае движущей силой выступает не человек, а электрический двигатель.

Преимущества и недостатки

Чудо-вилы для копки земли имеют следующие достоинства:

простота использования;
надежность;
быстрота обработки земельного участка;
применение небольших физических усилий при процессе вскопки;
простота конструкции, которая позволяет сделать такой инструмент самостоятельно;
длительный срок эксплуатации;
можно работать людям, которые имеют проблемы со спиной.

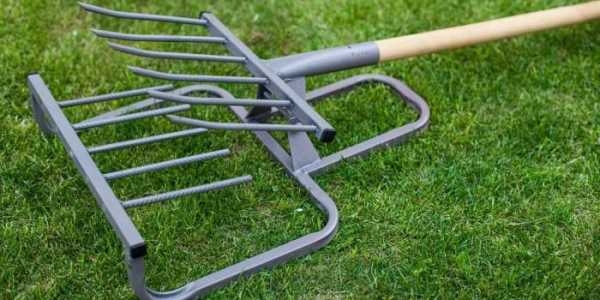

Несмотря на достаточно большое количество преимуществ, умная лопата имеет свои недостатки, к которым относятся ее большие габариты и низкая маневренность. Из-за наличия таких недостатков, чудо-инструментом нельзя окопать садовые деревья или кустарники, также отсутствует возможность сделать посадочные лунки для овощных культур.

Разновидности

В специализированных магазинах можно встретить достаточно большое количество вариаций. Поэтому, что выбрать подходящий сельскохозяйственный инструмент, нужно более подробно ознакомиться с каждым его видом.

Землекоп

Лопата-копалочка под названием «Землекоп» имеет следующие характеристики:

конструкция выполнена полностью из металла;
ширина захвата составляет 48 сантиметров;
количество зубьев – 6 штук;
глубина вспашки – до 25 сантиметров.

Приобретая такой вид приспособления, нужно учитывать, что производители не рекомендуют использовать его для обработки нераспаханных земель.

Пахарь

Данная разновидность дачного приспособления представляет собой рычажную систему обработки земли. Самым главным преимуществом такой системы является высокая производительность при малых физических нагрузках.

Лопата «Пахарь» имеет следующее описание:

глубина обработки – до 250 миллиметров;
ширина исполнительного органа – 350 миллиметров;
длина обработки за один прием составляет – 200 миллиметров;
изготовлен из каленой стали;
весит 4,5 килограмма.

Торнадо

Является самым распространенным недорогим видом орудия отечественного производства. Единственный недостаток такого агрегата заключается в том, что он выпускается без держателя. Поэтому огороднику придется поискать подходящий отдельно-продающийся черенок, или использовать самодельный.

Характеристика «Торнадо»:

масса – около 5 килограмм;
обрабатываемая ширина – 40 сантиметров;
длина зубьев – 30 сантиметров.

Крот

Если земельный участок сильно зарос сорняком и долгое время не подвергался вспашке, то стоит обратить на такую разновидность дачного инструмента, как «Крот». Данный вид «ленивой» лопаты имеет достаточно большую глубину штыка (до 30 сантиметров), изготовленного из высокоуглеродистой стали. Кроме того, ширина захвата рабочего органа составляет 55 сантиметров.

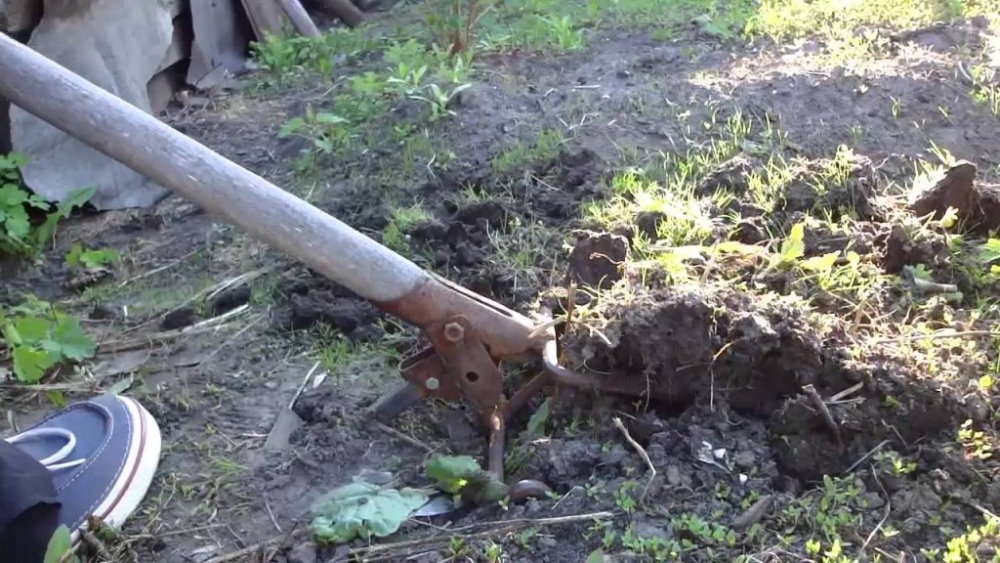

Архимедова лопата

Еще одно достаточно удобное приспособление для обработки огорода. Принцип его действия заключается в нажатии ногой на предусмотренный производителем рычаг, после чего клинок копательного аппарата подбрасывает вверх определенный объем грунта. Из достоинств такого агрегата можно выделить легкость конструкции (1800 грамм), удобство использования, прочность и надежность.

Картофелекопалка

Предназначается исключительно для выкапывания картофельных клубней из земли. В данном случае, чтобы процесс был быстрым и качественным, нужно приноровиться к принципу действия такого чудо-приспособления.

Стандартная картофелекопалка имеет следующие параметры:

ширина захвата – 280 миллиметров;
рабочий орган – 7 зубьев;
держатель;
рабочая глубина – 250 миллиметров;
масса – 3 килограмма.

Особенности использования

В зависимости от вида изделие может использоваться для рыхления почвы, удаления сорняков, культивирования, и даже уборки снега. Также стоит учитывать, что знаменитый плоскорез Фокина тоже относится к сельскохозяйственным чудо-инструментам и соединил в себе лопату, тяпку, грабли и косу.

Что лучше – купить или сделать своими руками

Самостоятельное изготовление орудия труда имеет значительные преимущества по сравнению с купленной:

Во-первых, сделать своими руками такое приспособление будет гораздо дешевле, чем купить его.
Во-вторых, универсальная лопата для копки огорода своими руками изготавливается в зависимости от предпочтения огородника. В данном случае хозяин сам выбирает параметры будущего аппарата.
В-третьих, получится уникальное изделие, которое будет произведено в единственном экземпляре.

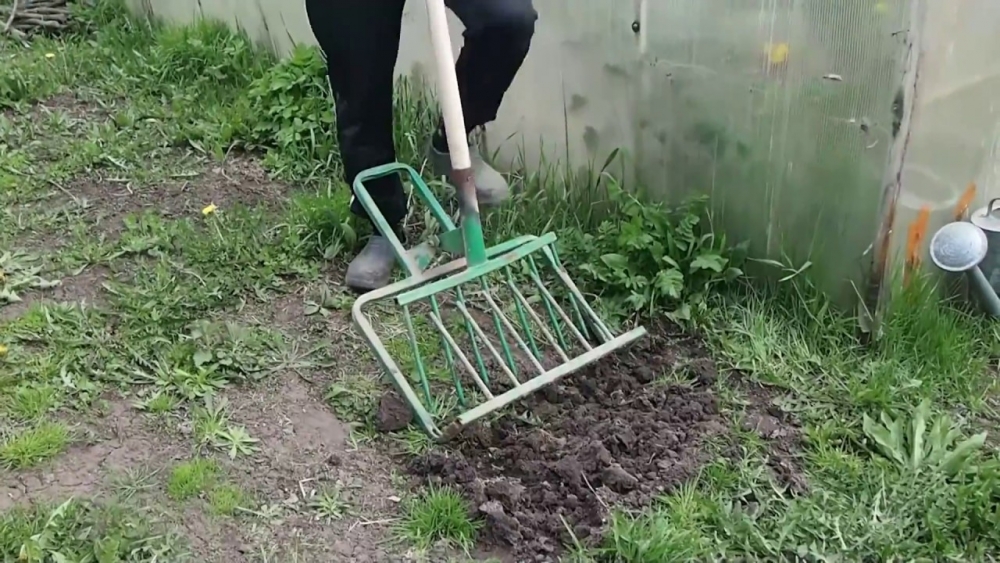

Изготовление

Чтобы создать лопату для ленивых своими руками, нужны чертежи, и выполнение следующих рекомендуемых нюансов:

В качестве материала использовать металл.
Выбирать модели без подвижных узлов.
Для соединения использовать сварку.

При выполнении вышеперечисленных условий сделанный своими руками сельскохозяйственный инструмент будет качественным и долговечным.

Необходимые материалы и инструменты

Для изготовления такого орудия труда понадобится:

металлический квадрат, сечением 25 миллиметров (для каркаса);
рыбацкая острога или вилы (рабочий элемент);
скребок из нержавейки (для разбивания комков);
держатель, в данном случае можно использовать металл или дерево;
сварочный аппарат для соединения металлических частей.

Размеры

Для стандартного чудо-инструмента характерны следующие размеры элементов:

Для рамки нужны 4 металлических отрезка по 60 сантиметров.
Противорежущий элемент (скребок) должен быть не меньше 0,5 метра. Причем частота расположенных на нем зубьев может варьироваться от 5 до 10 сантиметров.
Держатель лучше всего подбирать диаметром 25 – 35 миллиметров, и длиной около 1,5 м. А длина черенка зависит от роста человека.

Чертежи

Чтобы правильно соединить все подготовленные элементы необходимо воспользоваться чертежами. При этом эскизы можно продумать самостоятельно, или поискать подходящий в открытых источниках.
