Измельчитель зерна своими руками

В любом сельском хозяйстве, связанном с разведением скота используется зернодробилка. Она способна прокормить много животных. Часто бывает, что и дома без таких механизмов не обойтись. Поэтому многие их покупают за большую цену, а другие мастерят из того, что под рукой окажется. В тексте приведена информация о зернодробилках: что они из себя представляют, какие бывают. Также рассмотрен процесс изготовления зернодробилки своими руками из стиральной машины.

самодельная дробилка для зерна своими руками

Что это такое

Зернодробилки – это компактные устройства, как правило, многофункциональные. Их основной задачей является измельчение зерен до состояния крупы, пригодной для последующего использования.

Разновидности

Зернодробилки применяются в быту, сельскохозяйственной промышленности. От этого фактора зависит их разновидность. Ниже приведены образцы, используемые дома, на ферме.

Для использования в быту:

  1. Хрюша. Данный аппарат можно использовать без перерыва, в течение 6 часов, в то время как многим другим требуется остановка через два часа после включения. Эта дробилка зерна имеет небольшие размеры, повышенный класс электробезопасности. Единственный недостаток заключается в том, что прибор не защищен от пыли, которая обильно выделяется во время работы. Именно поэтому нужно изготовить пылевую защиту, а иначе препарат запылится и придет в негодность.
  2. Циклон. Он способен измельчать несколько видов зерновых культур (злаковых, масленичных). Также, существуют модели, которые можно использовать для обработки травы, корнеплодов. Агрегат способен работать долго (300 часов), от домашней сети.

Для промышленности:

  1. ДКР. Принцип работы дает возможность загружать, выгружать сырье в автоматическом режиме. Такую функцию позволяет выполнять централизованный поток воздуха. Изделие может измельчать бобовые, злаковые, соевые культуры. ДКР позволяет изготовить от 800 до 3500 кг корма. Количество производимого, зависит от производителя и качества используемого сырья.
  2. Himel. Зернодробилка не отечественного производителя, но, тем не менее, может работать в российских условиях. Агрегат способен перерабатывать до 10000 кг в час. Такое количество обусловлено силовой установкой мощностью от 5,5 до 55 киловатт. Кроме всего, у этой зернодробилки есть магнитный уловитель, который защищает рабочую камеру от попадания в нее мусора. Но данный аппарат имеет ножи из мягкого метала, поэтому придется их менять.

зернодробилка своими руками из стиральной машины

Какая лучше: роторная или молотковая

Обе дробилки существенно отличаются друг от друга. Роторные обладают большим размером, весом, мощностью. Зато они могут измельчать корнеплоды, травы, зерновые культуры. Роторными такие дробилки называют, потому что у них есть ротор с ножами, который может вращаться. Кроме того, такие зернодробилки нельзя использовать в малых помещениях, а еще они сложны в эксплуатации.

Молотковые же более просты в использовании. В них зерно перемалывается не с помощью ножей, а молотками, которые постоянно работают после запуска. Выделить, какая из двух дробилок лучше, сложно, тут больше уместно, где такие агрегаты будут работать. Если помещение маленькое подойдет молотковая, если большое, то роторная.

самодельная дробилка для зерна своими руками

Изготовление своими руками

Есть много способов изготовить домашнюю зернодробилку, так как для этого требуется немного инструментов, материалов.

Основные требования

Для создания понадобятся следующие инструменты, материалы:

  • лист металла толщиной в три мм;
  • сталь для ножа (каленая);
  • дрель;
  • сварка;
  • станок для шлифовки;
  • емкость из металла, похожая на барабан, бочку;
  • слесарный инструмент;
  • болты, шайбы, гайки M8.

Принцип работы

В бункер засыпают сырье, потом закрывают задвижку. Затем включается двигатель, зерно падает в рабочую камеру, начинается измельчение. После того, как сырье будет перемолото, оно попадет в нижние отверстия решета под рабочей камерой, а потом в бочку. Пока зерна не провалятся в дыры решета, они будут оставаться в барабане, а там измельчаться, перемалываться. Крупность помола зависит от отверстий, через которое он проходит. Чем больше дыры, тем крупнее получаемый корм.

зернодробилка своими руками из стиральной машины

Универсальный Шмель

Краткое описание

Зернодробилки марки «Шмель» созданы без сложных механизмов, материалов. Данная особенность позволяет использовать инструмент в плане монтажа, эксплуатации эффективнее, чем западные аналоги. Способ измельчения основан на кинетической энергии. Принцип в том, что во время падения сырья в дробилку, оно измельчается, проходя там определенные уровни. Кроме того, благодаря своим мощности и размерам, аппарат может обработать не только зерно, но и бумагу, дерево, полову.

Основание измельчителя

Основание представляет собой круглую емкость, внутри которой находится молотковый барабан, решето. Корморезка относится к молотковому типу. Она засасывает зерно, затем пропускает через барабан, где оно перемалывается. Наружу, из установки вылетает готовая к применению крупа.

Балансировка дробилки

Шмель имеет вес в 120 кг, но при этом обладает прекрасным балансом. Благодаря этому ее может перемещать один человек. Во время работы балансировка не позволяет установке смещаться.

самодельная дробилка для зерна своими руками

Последовательность действий при сборке

Для сборки агрегата необходимы:

  1. Чертежи, схемы установки. Без них никак. Чтобы понять, что к чему присоединять, чертежи необходимы.
  2. Детали от сельхозтехники.
  3. Токарный станок.

Барабан (основание)

Делается из механизмов задней передачи. Барабан обрабатывают на токарном станке, обрезают так, чтобы высота не превышала 7 см. Затем вытачивают выемку, диаметр которой, 28 см, а высота 3 мм. После этого одна третья барабана срезается, ко внешнему края привариваются дуги из стали, а внутрь вставляется сито. Еще необходимо изготовить передний фланец из диска сошника, приварить к барабану.

Также к основанию, с боковой стороны, приваривается бункер, сделанный из листовой ткани или бака сеялки.

Молотковый барабан

К верхней части стального вала, с помощью сварки, крепится пластик. На торце вал сверлят под болт-съемник. Затем делается еще отверстия в основании барабана, под заклепки, их диаметр не больше сантиметра. Молотки изготавливаются из режущих пальцев машины, для уборки зерна и устанавливаются параллельно.

самодельная дробилка для зерна своими руками

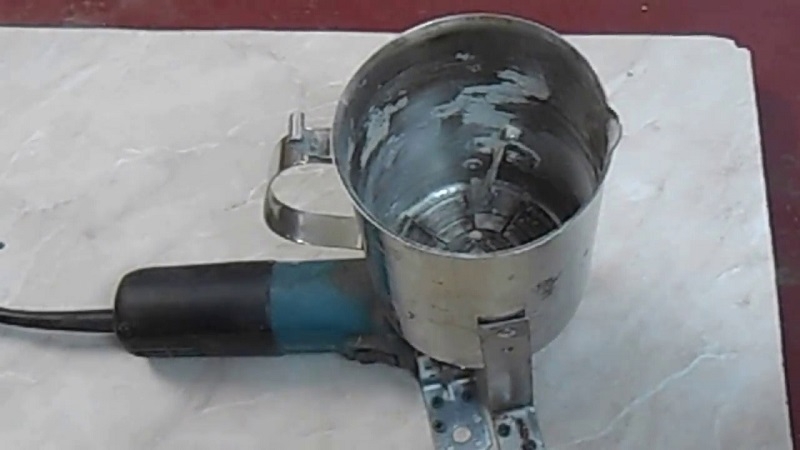

Из болгарки

Необходимое оборудование

Чтобы изготовить измельчитель зерна своими руками из болгарки, нужно использовать следующие инструменты, материалы:

  • шлифовальная машина;
  • пластиковая бутылка 5 литров;
  • металлический диск от циркулярной пилы;
  • сито, решето;
  • толстая фанера;
  • болты, гайки.

Последовательность действий:

  1. Основание. Оно делается из фанеры. В ней проделываются отверстия под корпус, вал болгарки, бункер, в который будет насыпаться зерно. После этого закрепить инструмент в фанере, это можно сделать с помощью гаек, болтов.
  2. Нож. Для таких целей используется диск от циркулярки. Из него нужно вырезать лезвие, края которого, должны быть заостренны.
  3. Рабочая камера. Здесь пригодится решето, сито с диаметром в 20 см, глубиной не больше 5. Если таких компонентов нет, их нужно сделать. Для изготовления подойдет любая емкость, которую возможно прикрепить к фанере. В этой заготовке просверлить отверстия диаметром 3 мм.
  4. Бункер. Для этого применяется бутылка 5 литров, пластиковая. У емкости отрезается дно, затем оно вставляется, в вырезанное отверстие в основании.

Дробилка готова. Чтобы ее использовать, нужно засыпать в бутылку зерно, включить болгарку.

измельчитель зерна своими руками

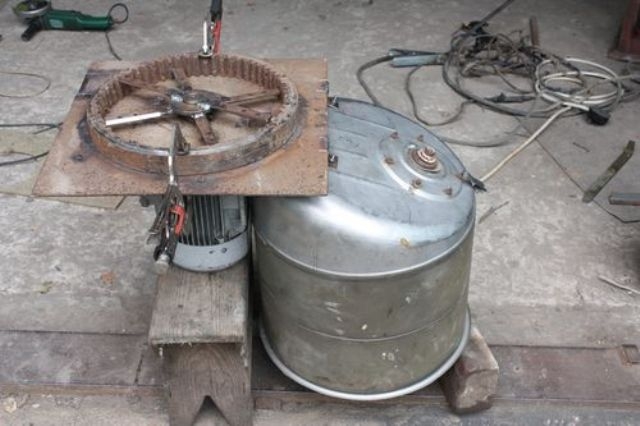

Из стиральной машины

Инструменты, материалы

Самодельная дробилка для зерна своими руками может быть изготовлена из старой стиральной машины.

Необходимые инструменты и материалы:

  • стиральная машина, по виду напоминающая бочку;
  • воронка, она играет роль бункера;
  • труба, другой транспортировщик крупы;
  • сетчатая ткань с ячейками 3, 3,5 мм;
  • двигатель мощностью в 1 киловатт, 3000 оборотов в минуту;
  • лезвие, крепление, защелки для крышки.

Порядок действий:

  1. Первое, что нужно сделать, это снять ненужное. К этой группе относятся активатор, двигатель, шкиф.
  2. Теперь нож. Его можно сделать, как описано в прошлом способе или из полосы каленого металла. Обязательно заточить. Теперь прикрепить нож к валу двигателя. Для этого пригодиться фланец, который придется сделать, раздобыть.
  3. Транспортировщик зерна. Он делается из трубы. Его нужно поместить в отверстие для слива воды. Отсюда будет вылетать измельченная крупа.
  4. Бункер. Делается из воронки, внутри которой находится сито. Вставляется в заранее подготовленное отверстие в крышке машины. Решето нужно расположить под углом, таким образом, чтобы оно плотно прилегало к стенам бункера.

Теперь измельчитель готов к использованию. Количество получаемой крупы из такого агрегата зависит от мощности установленного двигателя.

зернодробилка своими руками из стиральной машины

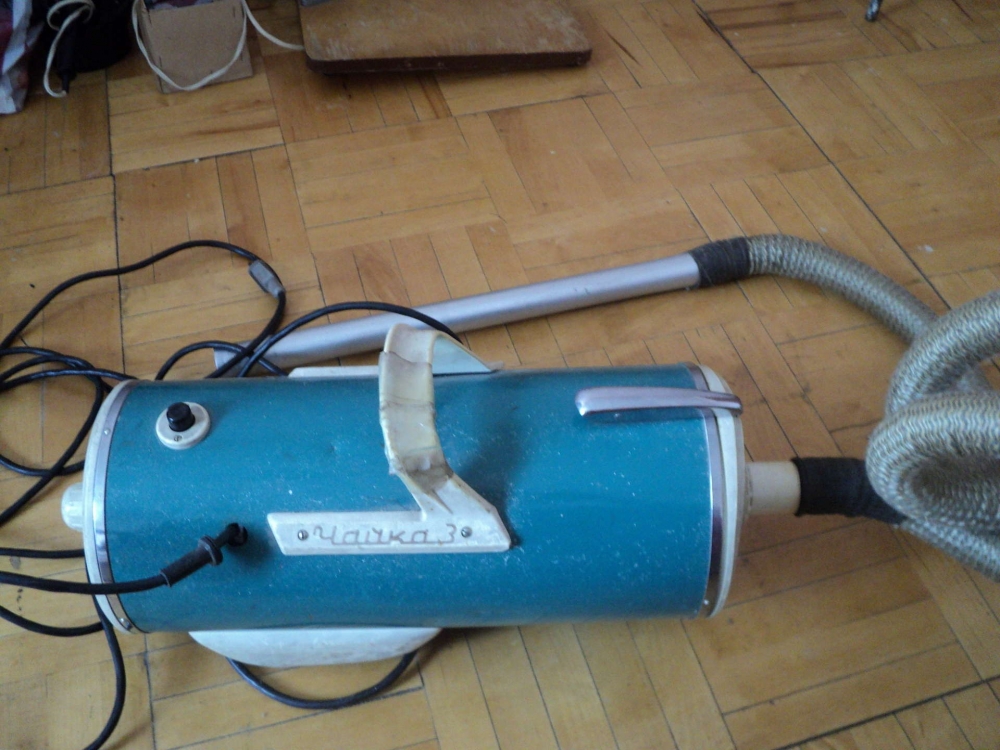

Из пылесоса

Если где – то найдется пылесос старой модели, то сделать аппарат можно из него. В таком случае понадобятся следующие компоненты:

  • пластина из металла высокоуглеродистого (рапидовое полотно);
  • гайки, болты;
  • большая кастрюля;
  • двигатель пылесоса 220 в.

Порядок действий выглядит так:

  1. Сначала кастрюля крепится к двигателю. В емкости делается три отверстия, одно из которых, должно быть посередине, из него будет торчать вал. Оставшиеся две дыры отвечают за крепление кастрюли к двигателю.
  2. Лезвие. Зерна твердые, их много, значит, понадобится сталь высокого качества, с большим содержанием углерода. Режущее полотно делается из полоски металла длиной в 14 см (в зависимости от размера кастрюли), шириной в 25 мм. Нож крепится к валу, торчащему из дна кастрюли, посередине (то есть, в центре лезвия, должно быть отверстие для крепления). Далее полотно затачивается. Теперь установка готова к использованию.

самодельная дробилка для зерна своими руками

Мельница – дробилка своими руками

Такой измельчитель позволяет изрезать до состояния щепки любые ветки. Для создания потребуются следующие компоненты:

  • рама для крепления деталей, механизмов;
  • режущее полотно;
  • два бункера, один для подачи веток, другой для выходящей щепки;
  • привод, двигатель, мотор, вал.

Это несколько способов изготовления такой мельницы:

  1. Сначала нужно закрепить 20, 30 дисковых пил с зубьями из твердого металла, на центре вала. Теперь на валу делаются продольные пазы, с ножами из углеродистой стали. Их количество не должно превышать 6, зависит от мощности двигателя. Ветки подаются в такую конструкцию под прямым углом к ножам.
  2. Дисковая дробилка. Здесь лезвия крепятся к плоскости стального круга, который устанавливается на вал. Конструкция бункера изготовлена так, что ветки подаются под углом 30, 45 градусов к диску.
  3. Рубильная машина. Механизм включает в себя два вала, с возможностью вращаться синхронно. Благодаря такому подходу, ветки будет засасывать. Дерево проталкивается внутрь перпендикулярно ножам.

зернодробилка своими руками из стиральной машины

Тестирование конструкции

Тестируются устройства следующим образом. Внутрь закидывается сырье для переработки, измельчается. Судить о том, как работает конструкция нужно по количеству, качеству, «крупности» полученной крупы. То есть если было засыпано много зерен, а на выходе переработки по объему получилось меньше, скорее всего, повреждена емкость, в которой ведется измельчение. Если крупа выходит крупная, то проблема кроется в клинке. Он должен быть правильно заточен.

самодельная дробилка для зерна своими руками

Видео

Больше о том, как можно сделать самостоятельно дробилку для зерна, смотрите на видео:
